保护功能

● 三段式过流保护（可经低电压闭锁、可带方向闭锁）

● 反时限过流保护（可经低电压闭锁）

● 两段式零序I01过流（可带方向闭锁）/I01反时限过流保护

● 两段式零序I02过流（可带方向闭锁）/I02反时限过流保护

● 低电压跳闸

● 低电压告警

● 过电压保护（跳闸/告警）

● 零序过压保护（跳闸/告警）

● 逆功率保护

● 频率保护（低频减载/高频保护）

● 频率突变跳闸

● 有压自动合闸

● 重合闸

● 后加速过流保护（可经低电压闭锁）

● 过负荷告警

● 过负荷跳闸

● PT断线告警

● 控制回路断线告警

● FC回路配合的过流闭锁功能

● 非电量保护（跳闸/告警）

● 检同期

● CT断线告警

● 检修状态闭锁

监控功能

● 独立操作回路，可适应0.25A-5A开关跳合闸电流

● 20路有源开关量输入

● 10路无源继电器输出

● I, U, P, Q, PF, Fr, Ep, Eq 等电参量测量

● 2路4-20mA变送输出

通讯功能

● 2路RS485串行通讯接口，支持Modbus-RTU、IEC60870-5-103规约

● 2路以太网接口，支持 TCP Modbus-RTU和 TCP IEC60870-5-103规约

其他功能

● 故障录波功能，保护动作时触发录波，可录故障前8周波、故障后4周波

● IRIG-B格式对时

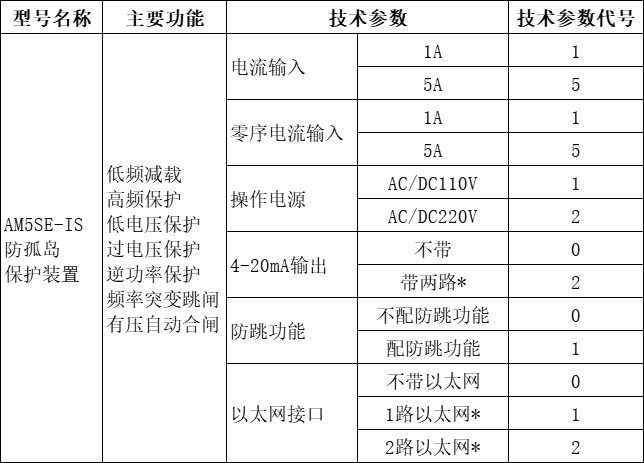

注：“*”表示可选附件，需要另外增加费用。

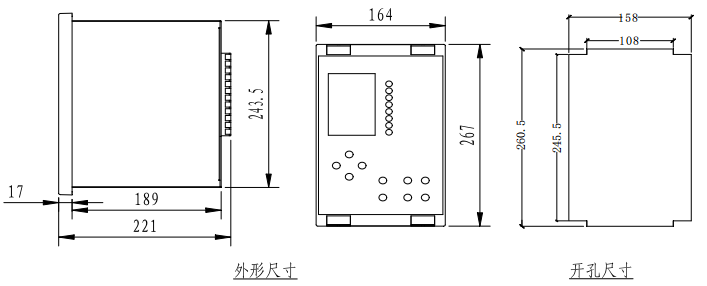

注：1、方孔尺寸为 245.5*158；

2、开孔尺寸以毫米（mm）为单位。
