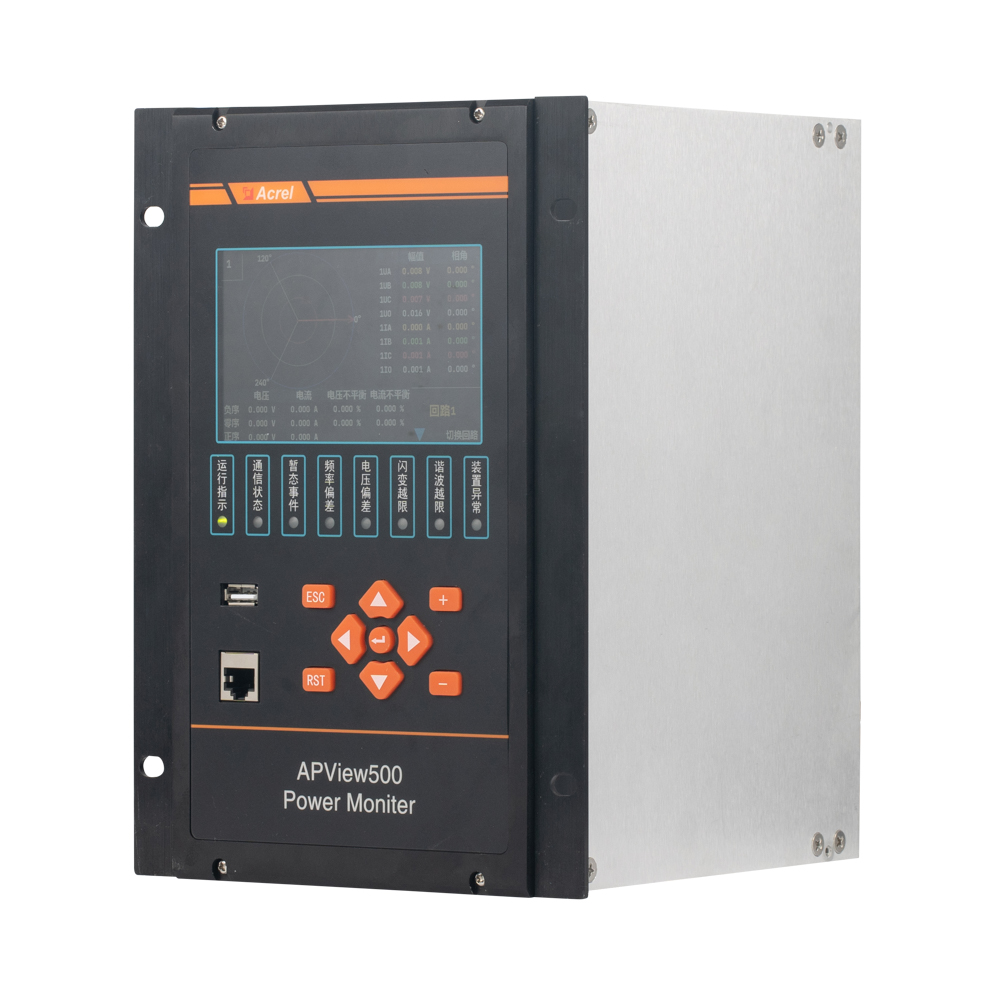

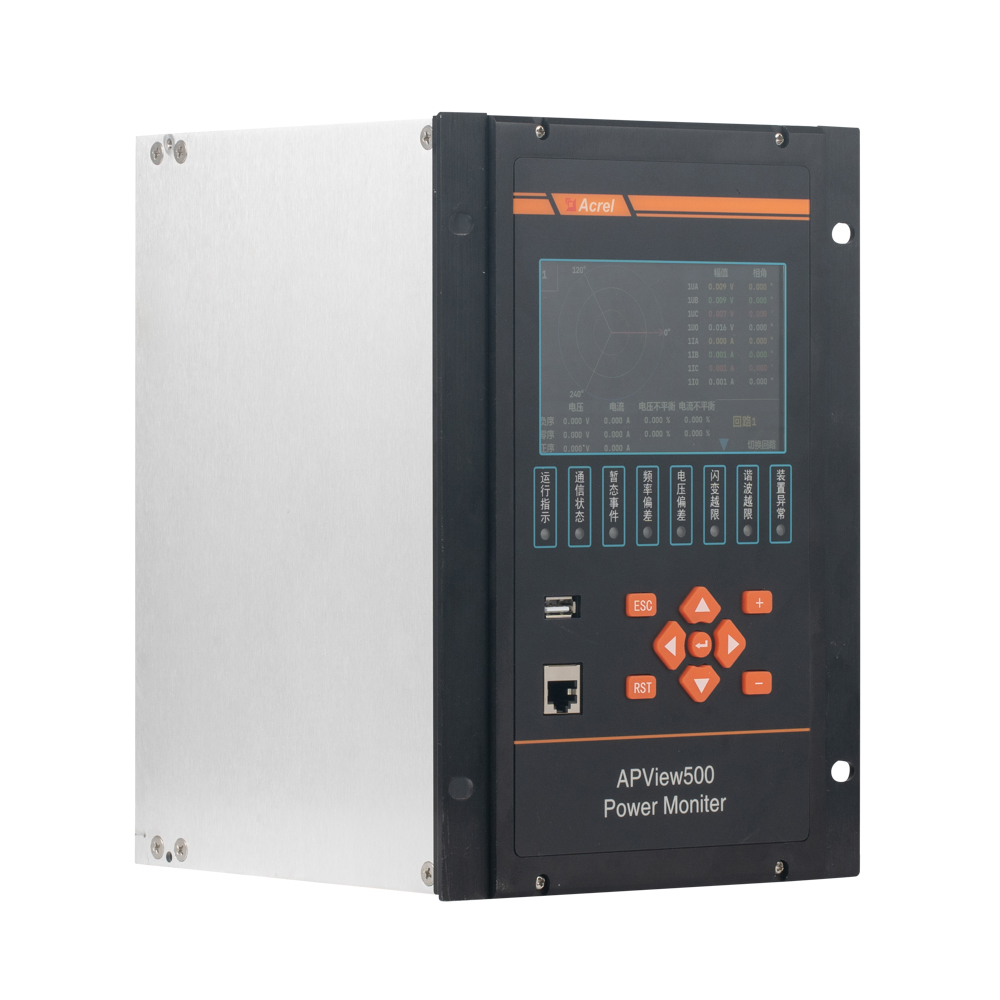

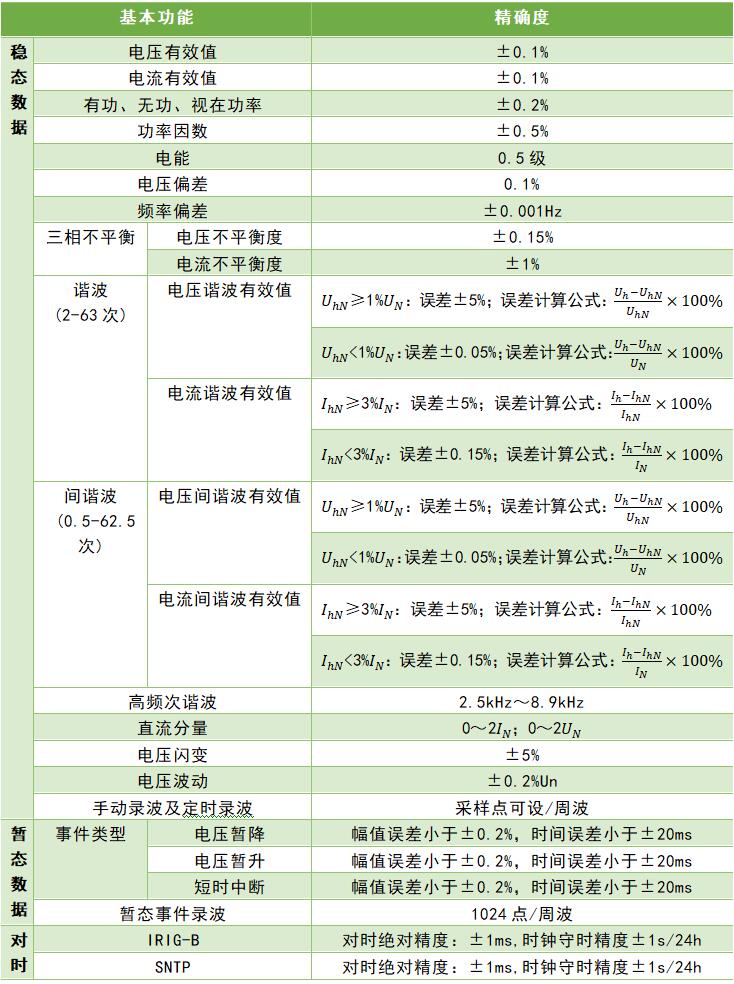

稳态数据

电压、电流有效值

√

频率显示

√

基波相角及矢量图

√

实时电压电流波形显示(显示通道可配置)

√

有功、无功、视在功率、功率因数

√

正向有功、反向有功、正向无功、反向有功电能

√

电压、电流序分量

√

电流、电压不平衡度

√

电压偏差

√

频率偏差

√

峰值因子

√

谐波

(2-63次)

电压、电流谐波有效值

√

电压、电流谐波含有率

√

电压、电流谐波总畸变(THD)

√

电压、电流总需求畸变(TDD)

√

电压、电流谐波相角

√

K因子

√

奇次谐波畸变率

√

偶次谐波畸变率

√

各次谐波电能

√

各次谐波功率

√

间谐波

(0.5-63.5次)

电压、电流间谐波有效值

√

电压、电流间谐波含有率

√

电压闪变(短闪变、长闪变)

√

电压波动

√

暂态数据

电压暂降

√

电压暂升

√

短时中断

√

冲击电流

√

事件记录

暂态事件

暂态事件越限触发

√

稳态事件

稳态事件越限触发

√

工作日志

记录装置工作信息

√

事件记录按照事件的时间标签排序

√

故障录波

事件触发录波

故障波形前后周期可设置

√

手动触发录波

录波采样点数可设置

√

定时触发录波

录波采样点数可设置

√

上位机触发录波

录波采样点数可设置

√

通讯

IEC61850

■

Modebus-RTU

√

Modebus-TCP

√

WebServer

√

打印机接口

√

对时

GPS对时(IRIG-B)

√

SNTP

√

手动对时

√

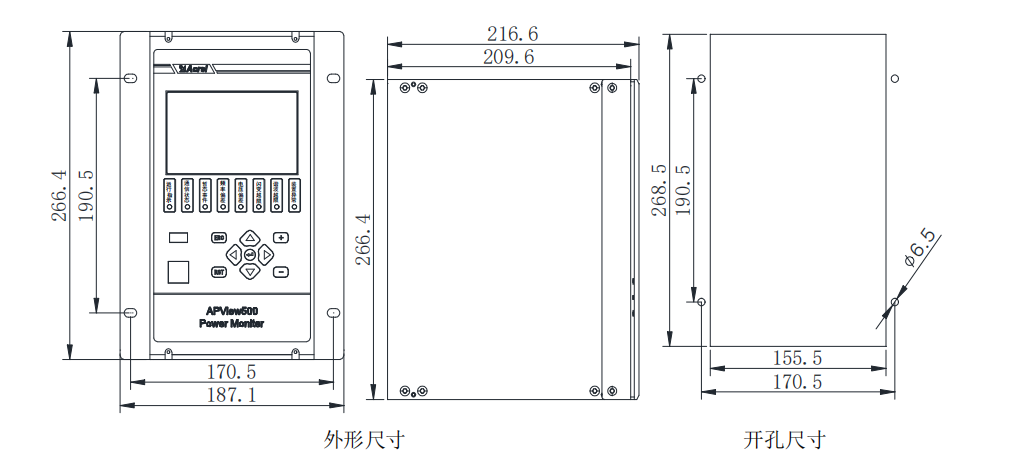

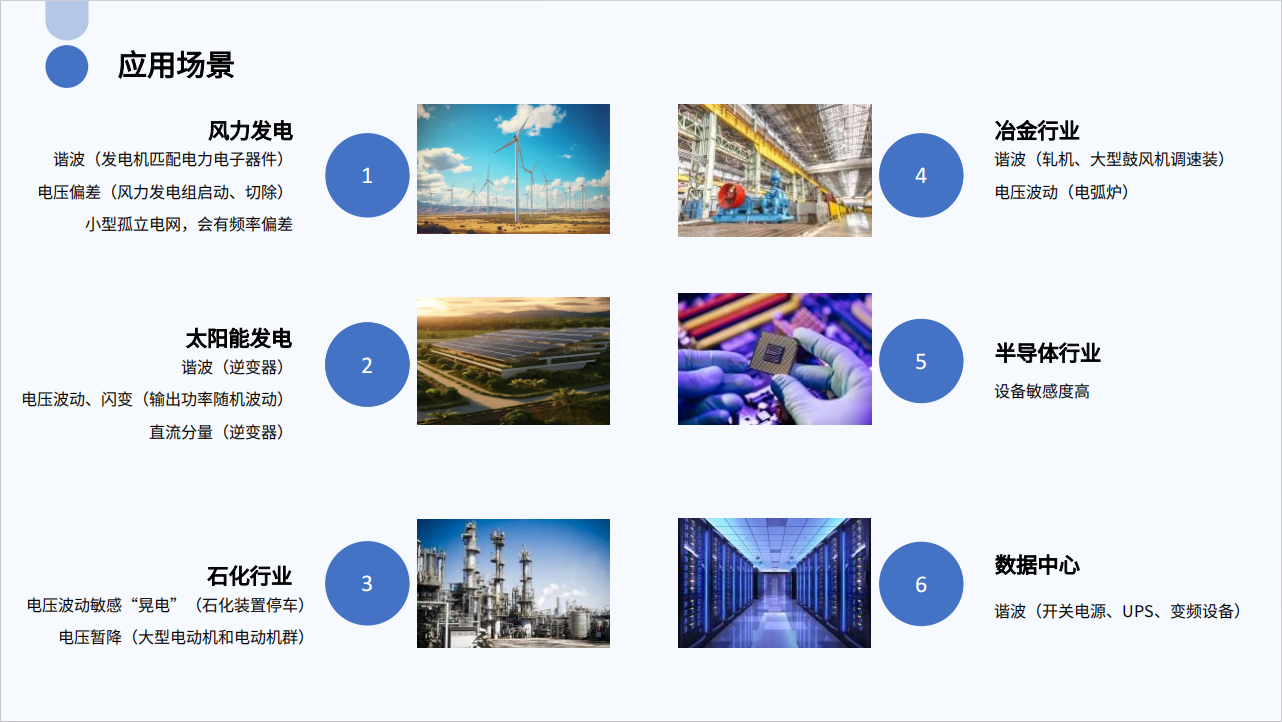

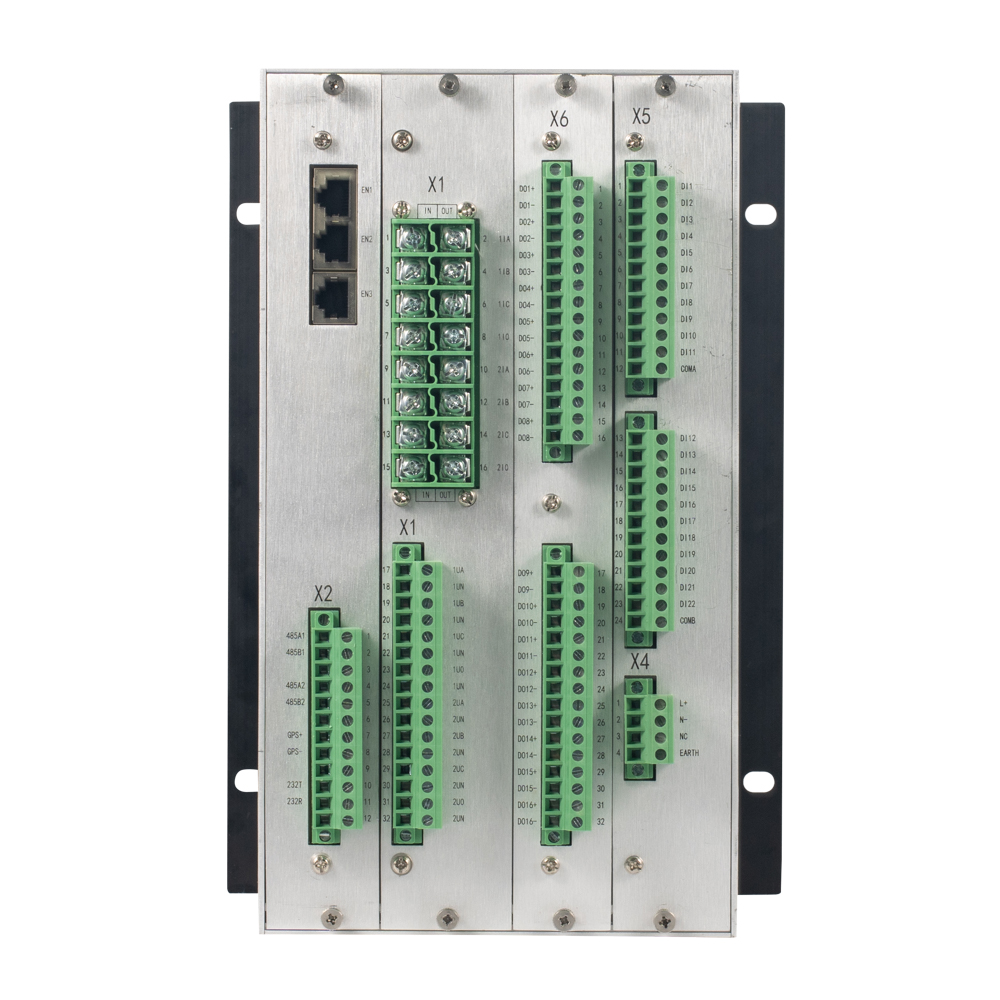

硬件资源

模拟量输入AI

16个

■

干接点出口DO

16个

开关量出口接口用户可自由配置

■

开关量输入DI

22个

为无源接点，需要外接电源

■

USB接口

1个

用于维护与文件导出

√

RS485

2个

√

RS232

1个

√

GPS对时接口

1个

√

以太网接口

4个

面板1(维护)+背部3

√
