随着节能工作的深入，能源利用状况的科学化管理手段日趋多样。能耗管控平台可实时监控办公建筑各种能源的详细使用情况，为办公建筑查找能耗弱点，促进大楼管理水平的提高及运营成本的降低，为节能降耗提供直观科学的依据。苏州高新区实验中学锦峰路校区能耗管控平台，通过对能源的采集并管理降低能耗提高利润。

安科瑞Acrel-5000能耗管控平台根据公建现场实际情况，整体网络结构采用屏蔽双绞线直接接至后台能耗网关然后通过TCP/IP网络将数据上传至的监控主机。

该系统主要采用分层分布式计算机网络结构，如系统结构图所示：站控管理层、网络通讯层和现场设备层。其中仪表分布在配电室，楼层配电间，所有仪表通过485屏蔽双绞线铺设至监控中心，经能耗网关至系统主机从而完成仪表数据的采集并管理。

1.系统软件模块

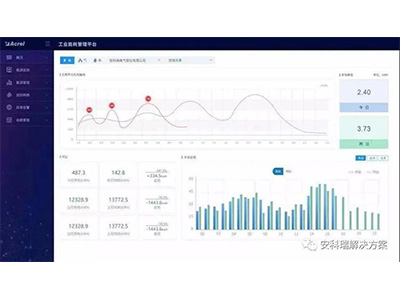

综合能耗主界面主页面显示该建筑的建筑图片，建筑基本信息,建筑当月分项用电饼图和各种能源的消耗量。根据所选的建筑，对其建筑图片进行加载，可以选择时间查看建筑能耗情况，选择建筑或时间后自动刷新，默认为当天。

2.支路用能

系统可以统计各支路某段时间内逐日、逐周、逐月、逐季、逐年用能。系统可查看各支路用能趋势，可根据已有的日期或者自定义时间进行查询，并可以将支路用能显示合计，以图表形式显示。

3.分项能耗统计

系统可以按照分项进行能耗统计与显示。其中，日分项用能同比分析图显示不同分项的当日与昨日能耗柱状图（蓝色柱表示今日，绿色柱表示昨日）；用能饼图显示各分项过去31天的用能占比；堆积图显示各分项过去31天的能耗趋势；分项用能排名图显示被选中分项对应能耗值排名前10位的支路。

4.分项用能报表

系统可以统计各分项某段时间内逐日、逐周、逐月、逐季、逐年用能。可查看分项中各支路用能趋势，可根据已有的日期或者自定义时间进行查询，统计数据可导出至Excel。

5.能耗的同比环比分析

系统可将各主要耗能设备的能耗与去年同期值和上月值进行同比环比分析，检验节能效果，根据分析结果执行节能绩效考核，以及节能目标的修正。统计各支路当年每月用能及去年同期用能；

6.用能数据检查

系统可以统计某段时间内各回路与下级支路的用能差值，超过一定百分比后醒目显示（红色区域），确保计量体系的完整性、准确性。
