随着现代工业技术的不断发展，电流检测广泛地应用到工业控制领域，工业控制对电流检测的精度和响应速度的要求较高，同时希望与被检测的对象实现完全隔离，霍尔电流传感器很好地 解决了这些问题。霍尔电流传感器以其优良的性能和精巧的结构，已经成为工业控制领域中电流隔离测量的解决方案，并且被广泛应用于驱动器、变频器、电机绕组和高频大电流测量等场合中。

       霍尔电流传感器是根据霍尔效应制作的一种磁场传感器。它有两种工作方式，即开环（直放式）和闭环（磁平衡式）。直放式霍尔传感器的优点是电路形式简单，成本相对较低；其缺点是精度、线性度较差，响应时间较慢，温度漂移较大。为了克服它的不足，出现了闭环（磁平衡式）霍尔电流传感器。

霍尔传感器的工作原理

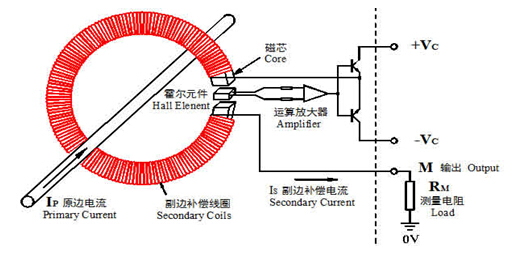

       闭环式霍尔电流传感器又称零磁通式霍尔电流传感器，如图1所示，它是由原边电路、聚磁环、霍尔元件次级线圈、放大器等组成。当原边电流IP产生的磁通通过高品质磁芯集中在磁路中，霍尔元件固定在气隙中检测磁通，通过绕在磁芯上的多匝线圈输出反向的补偿电流，用于抵消原边IP产生的磁通，使得磁路中磁通始终保持为零。经过特殊电路的处理，传感器的输出端能够输出精确反映原边电流的电流变化。

闭环霍尔电流传感器在变频器调速的应用

图2中①用于检测母线的直流电流，当检测出主回路中出现异常脉冲，或有效值超出标准时，迅速切断逆变触发电路的触发脉冲，保护逆变和整流模块；

图2中②用于检测两桥臂的中的电流差，由于换相失败很容易使一相中上下两桥臂中的IBGT模块因过流而损坏，此时要求短路电流保护在短路检出后10us内切断门驱动电路，这种逆变器必须采用快速过电流保护装置，可以用霍尔电流传感器检测每个桥臂中的电流，若因换相失败造成上下桥臂同时导电，则相应的两个传感器同时检出电流信号，经与基准电压比较转换成方波后，通过门电路控制封锁所有的逆变触发脉冲，切断短路途径，保护昂贵的IBGT模块；

图2中③用于检测输出电流的波形,接入逆变器的输出回路中，用来检测随频率变化的交流电流，可以更好地控制触发脉冲，也可以提供用电设备的过载信号
